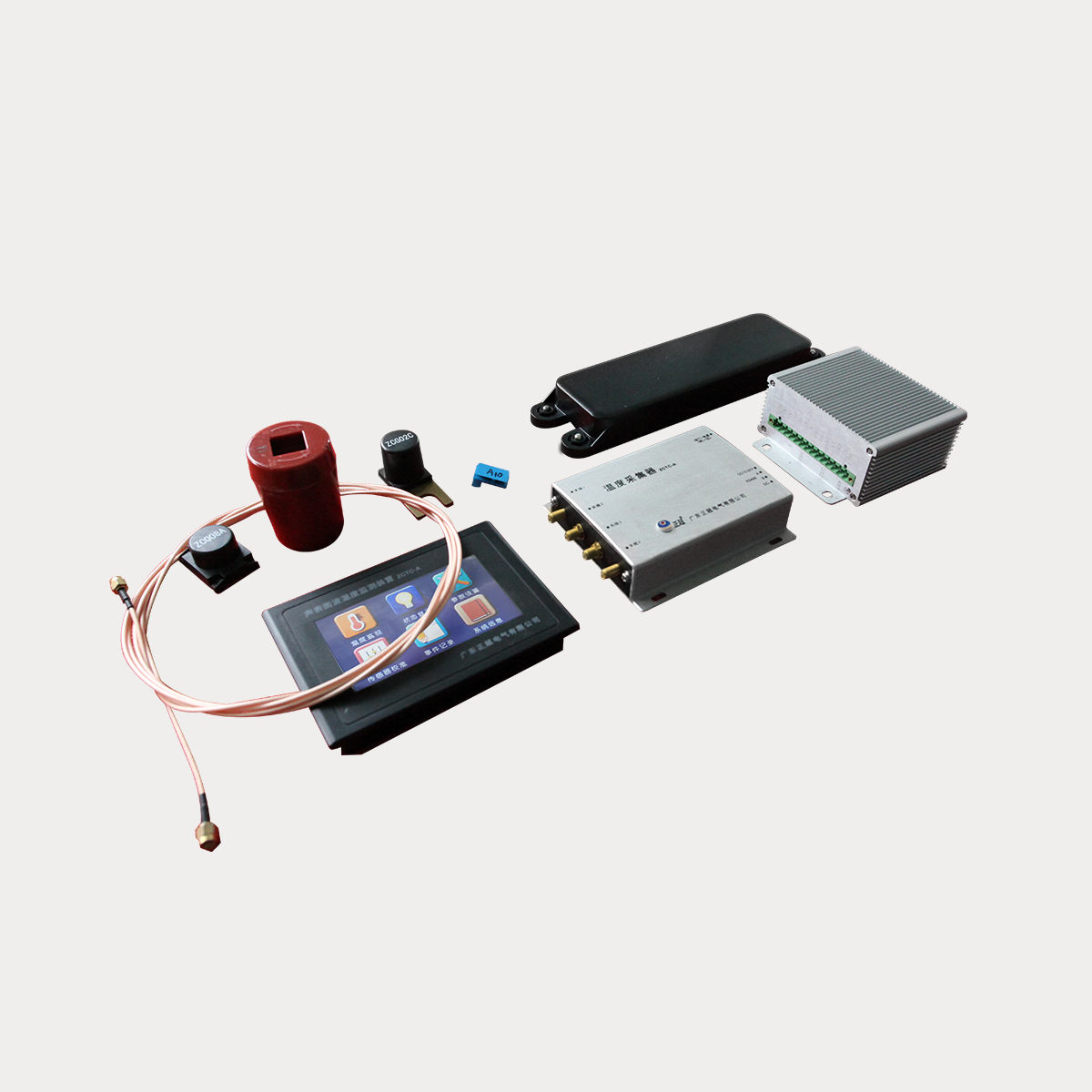

ZCTC-A聲表面波溫度在線監測裝置
ZCTC-A聲表面波溫度在線監測裝置采用最新的微處理器、數字信號處理技術、聲表面波技術設計而成，可取代大量傳統的紅外、光纖及有源無線測溫設備，用以實現電氣一次設備的溫度在線監測，為電氣一次設備的維護與檢修提供科學依據。無源無線測溫設備的SAW溫度傳感器是基于聲表面波測溫原理，其無源無線的測溫方式，有效的解決了傳統測溫技術在安全性、可靠性、穩定性、實用性等方面存在的問題。ZCTC-A聲表面波溫度在線監測裝置采用最新的微處理器、數字信號處理技術、聲表面波技術設計而成，可取代大量傳統的紅外、光纖及有源無線測溫設備，用以實現電氣一次設備的溫度在線監測，為電氣一次設備的維護與檢修提供科學依據。無源無線測溫設備的SAW溫度傳感器是基于聲表面波測溫原理，其無源無線的測溫方式，有效的解決了傳統測溫技術在安全性、可靠性、穩定性、實用性等方面存在的問題。

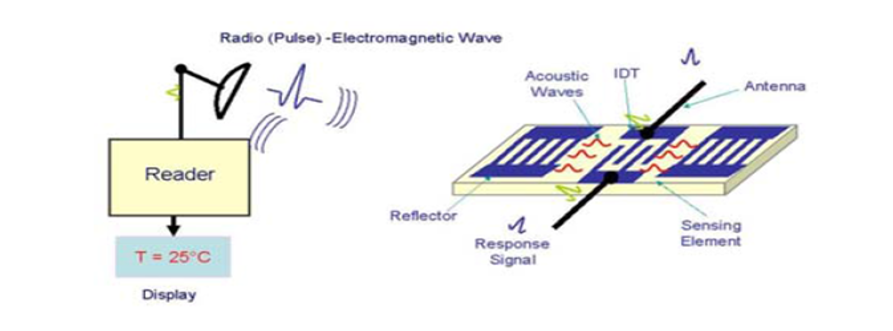

測量原理
采用特殊設計的聲表諧振器（SAW），當有一個固定頻率的電波輸入到聲表諧振器，諧振器輸出的電波信號頻率會隨著諧振器感受到的環境溫度的變化而變化，利用它的這個特性，通過采集諧振器的輸出頻率，就可以換算出諧振器對應的環境溫度，達到測量環境溫度的目的。聲表諧振器具有無源、單調、重復性好、線性度好的優點。
主要特點
雙32位機系統，系統冗余大；溫度采集功能采用32位DSP處理器，程序在片內運行，速度快、可靠性高；
溫度傳感器采用雙芯片設計，能有效增強信號，保證信號穩定性，同時能解決在極端情況下由于柜體輕微變形引起的“多徑效應”注；
采用Modbus通訊協議，可與后臺通訊，實現溫度在線監測、溫度告警和對時等功能；
無線方式溫度數據采集，測溫最高可達160℃，安全性好、量程大、精度高；
SAW溫度傳感器體積小安裝方便靈活不受開關柜結構和空間影響；
SAW溫度傳感器采用無源方式工作，安裝成功后基本無需維護；能工作在強磁、強電、粉塵等各種惡劣的運用場合。
注：多徑效應（multipath effect）是指電磁波經過不同路徑傳播后，各回波分量到達接收端時間不同，按各自相位相互疊加而造成干擾，使得原來的信號失真，或者產生錯誤。
